PRODUCT製品情報

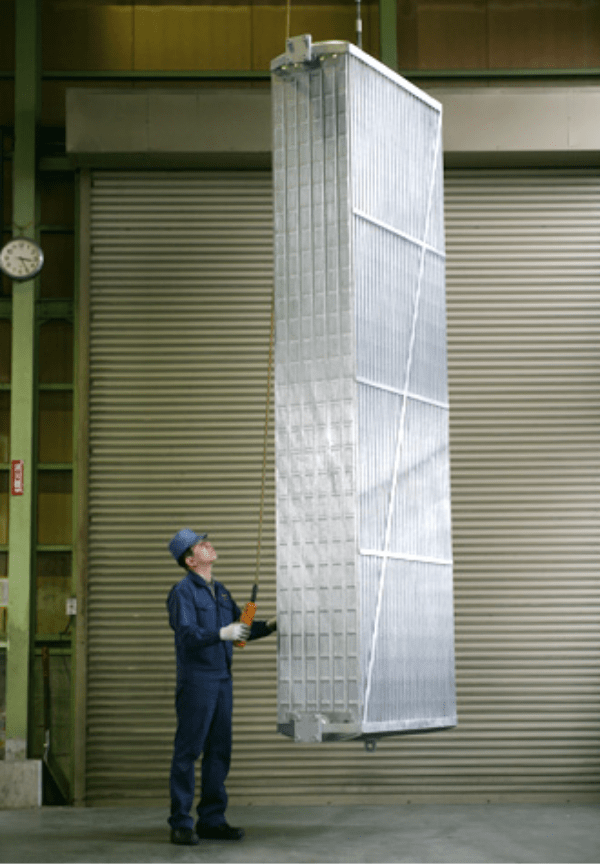

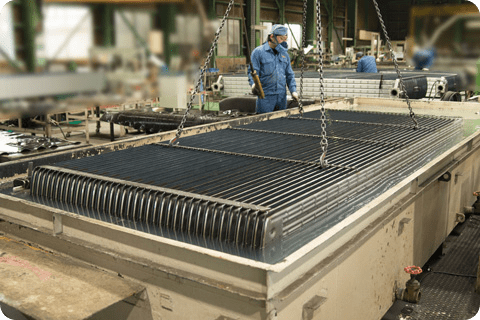

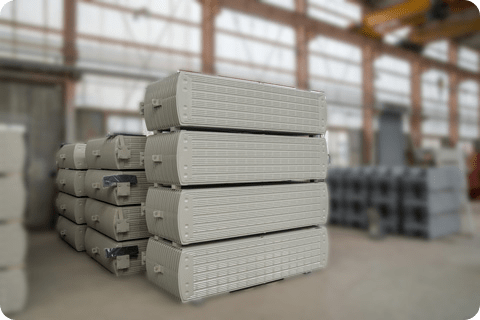

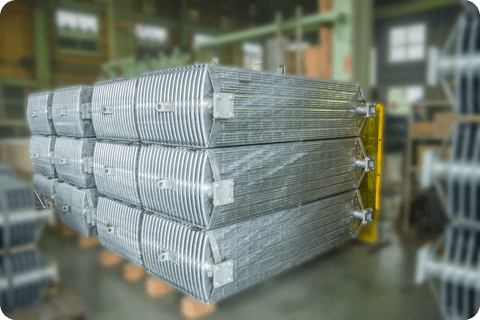

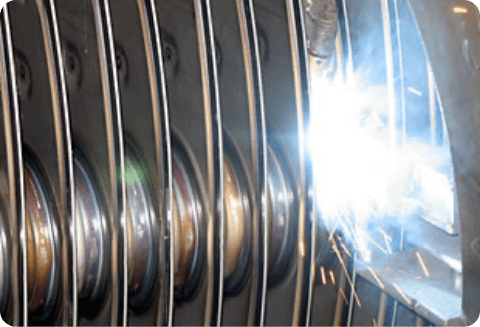

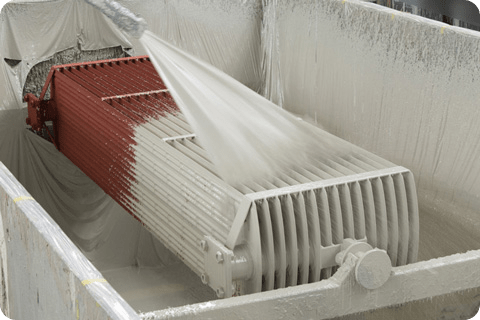

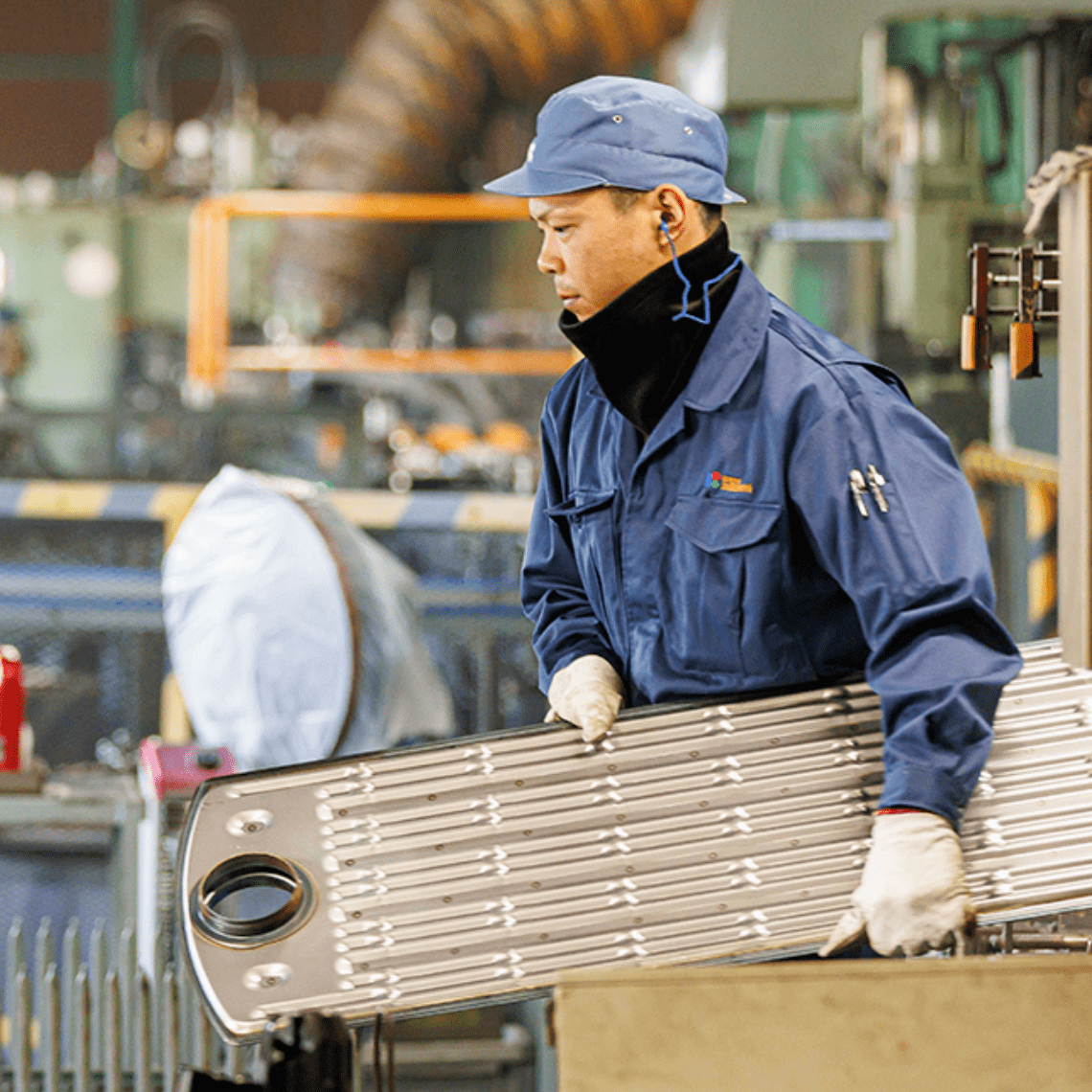

現在のメイン製品。

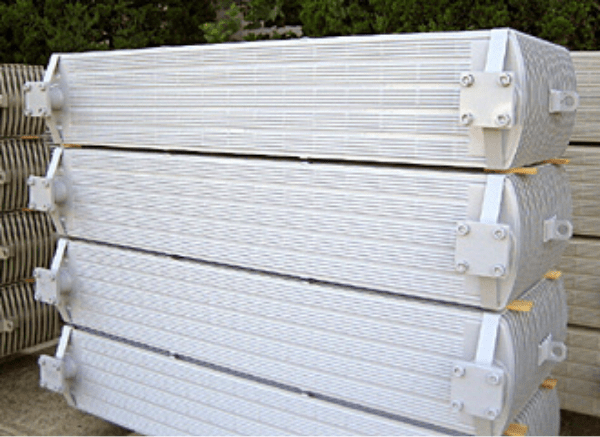

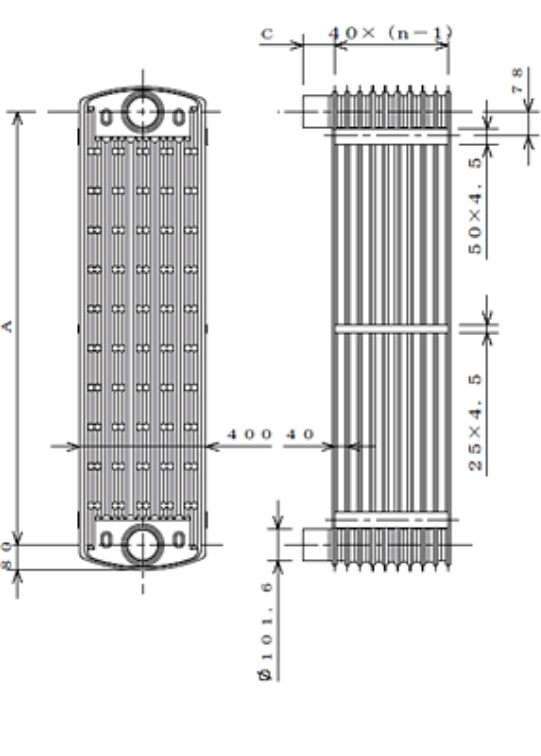

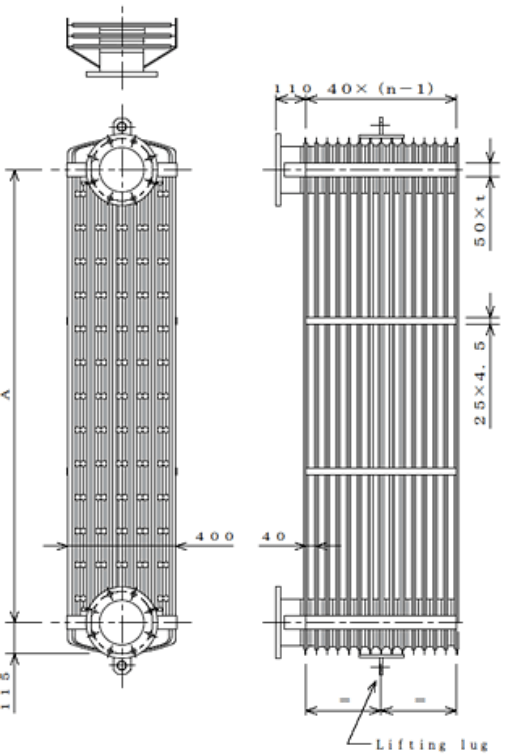

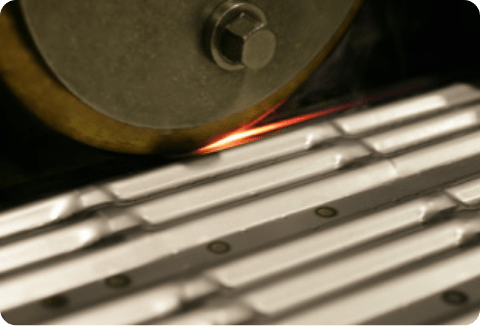

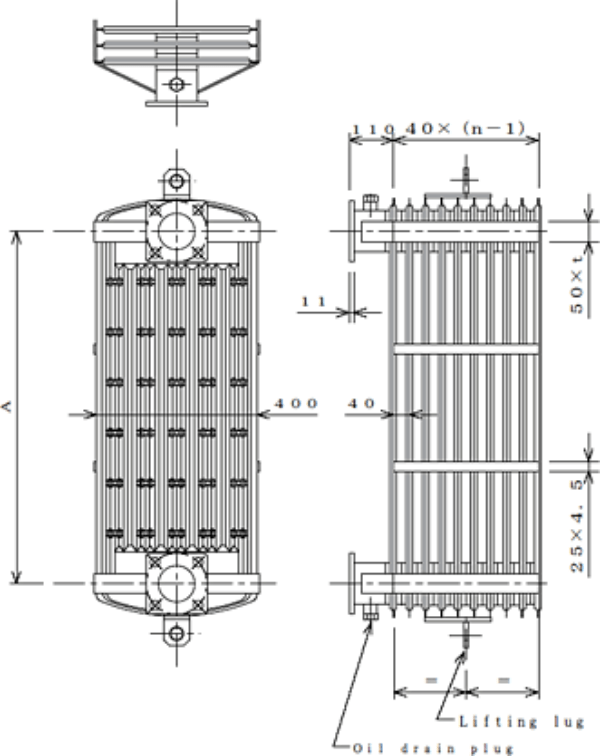

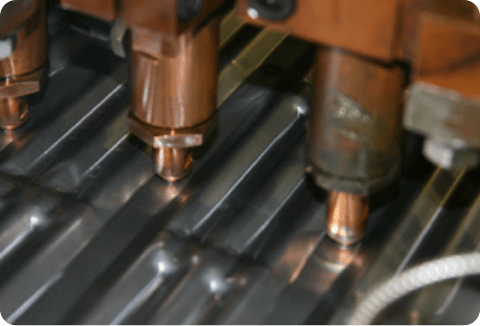

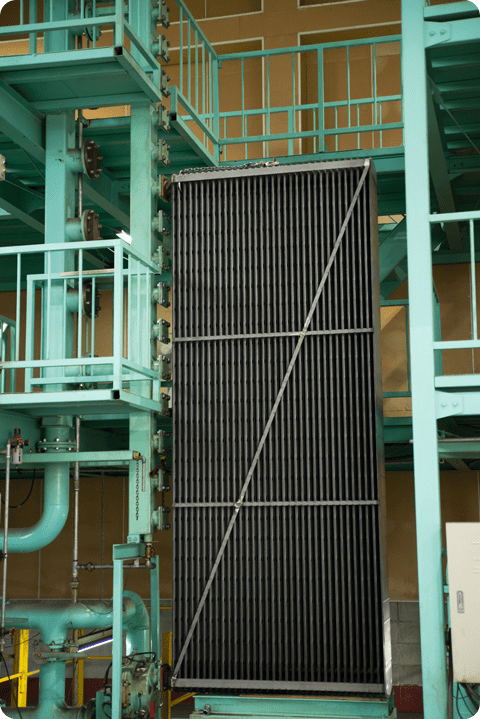

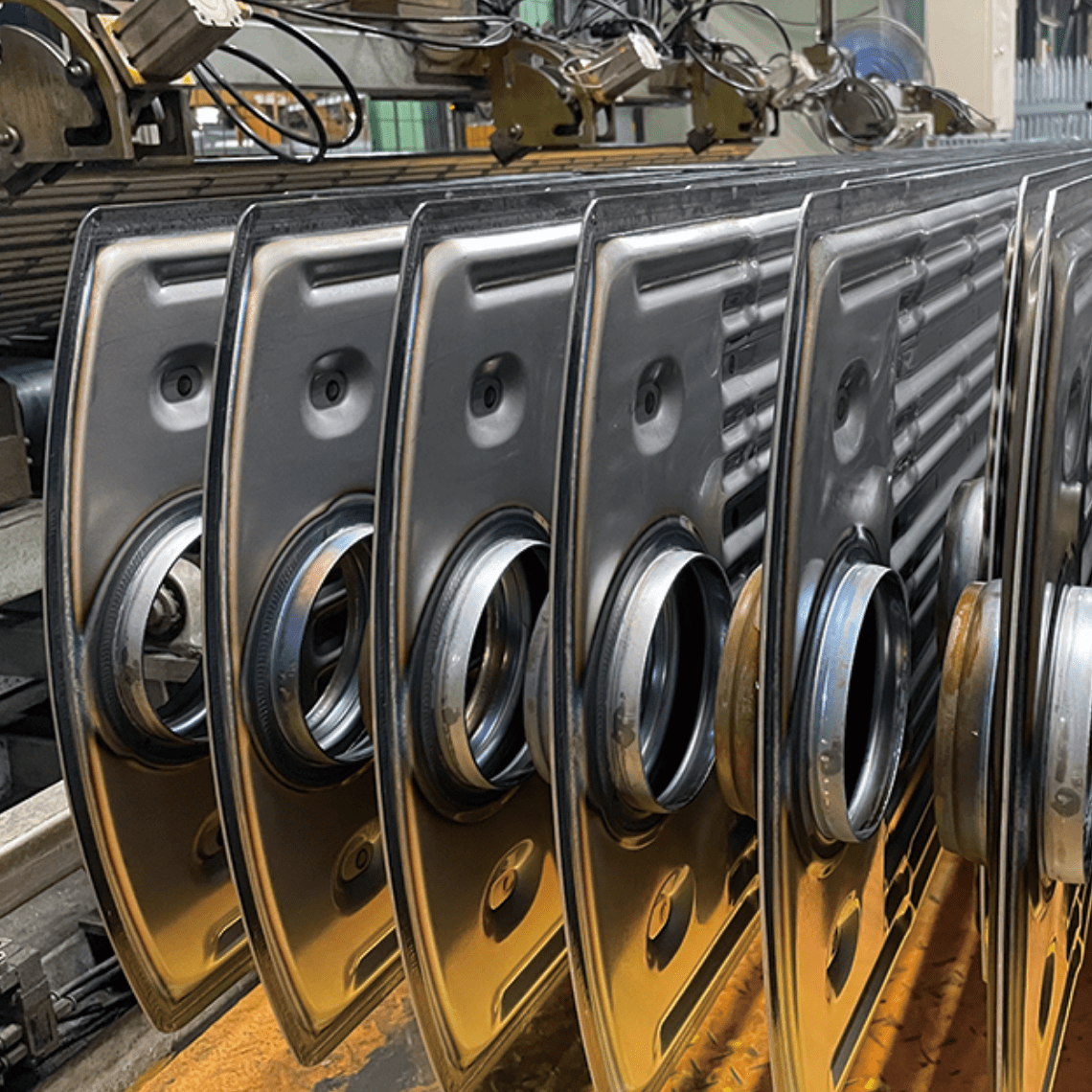

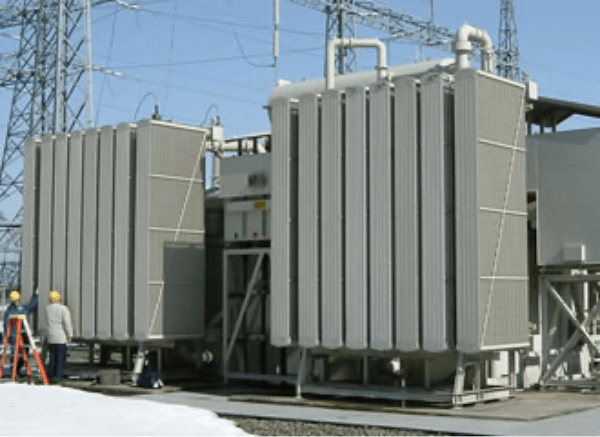

プレス加工により放熱面積を拡大し、さらにパネルピッチを40mmと短くし、高効率&省スペースを実現した製品です。

ラジエーターがコンパクトになった為、変圧器の全装可搬を、配電用（20MVA）クラスまで可能にし変圧器の品質安定とコスト削減に大きく寄与しました。また、1本当たりのパネル積層枚数も37枚まで増やせるので、大型変圧器では、ラジエーター使用本数を減らすことができます。

*最大製作実績:KZE4500-37

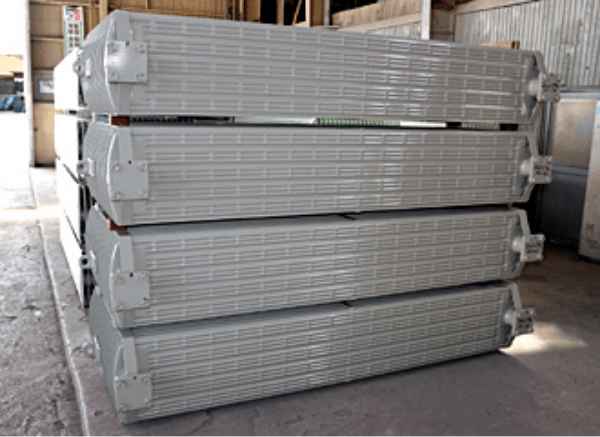

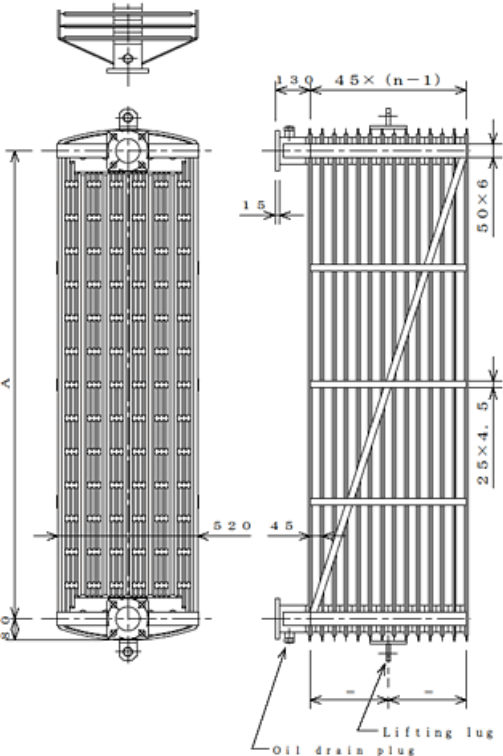

パネル幅520mm（DIN規格幅）

海外市場での標準幅のため輸出物件に適応します。また、大型変圧器での使用本数を削減し、トータルコストを低減できます。

（例）KZE3500-30×50本 → KWD3500-30×40本*

*変圧器の設計条件によって異なります。

製作範囲

ヘッダー間長さ 3000～3750mm（250mmピッチ）
パネル枚数　20～32枚
パネル板厚　1.0mm（1.2mm特注対応）

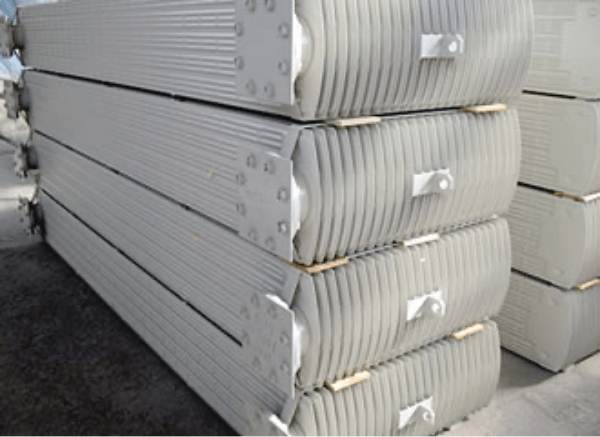

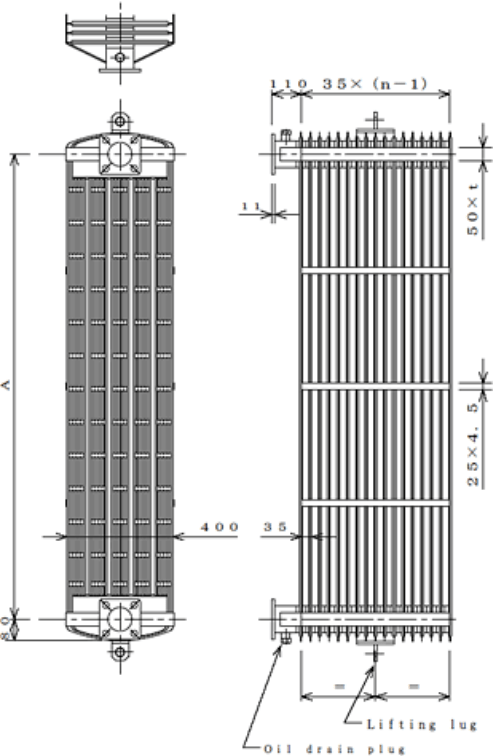

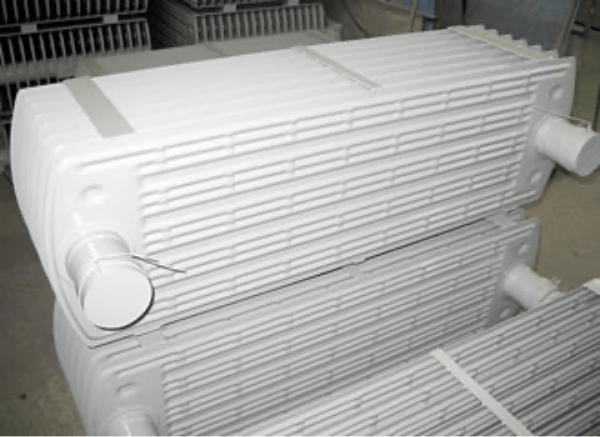

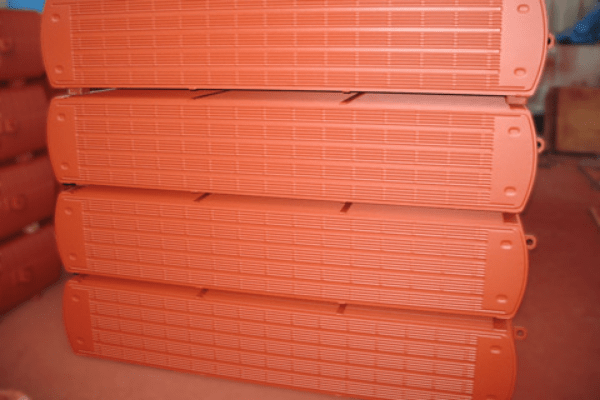

パネルピッチ35mmと超コンパクト

パネルの断面形状を新しく設計し、薄型パネルでもKZE型と同じ放熱面積を確保しています。KZE型に比べ内容積が30％以上少なくなるので、高級なシリコン油などを使用する場合に適しています。また、油量が少ないため変圧器の軽量化にも寄与します。さらに、パネル形状が緻密で美しいため、高級感があります。

*最大製作実績:KMF3500-35

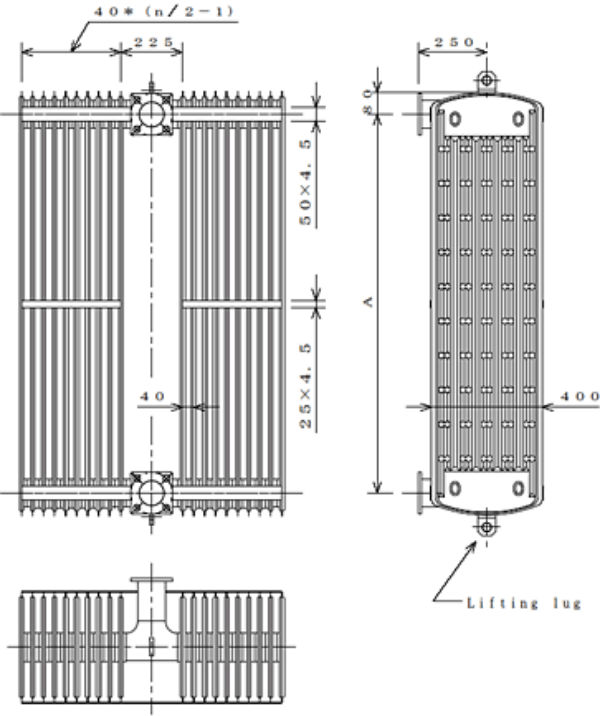

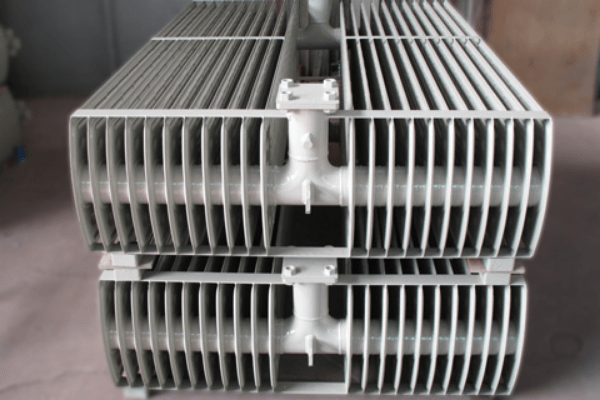

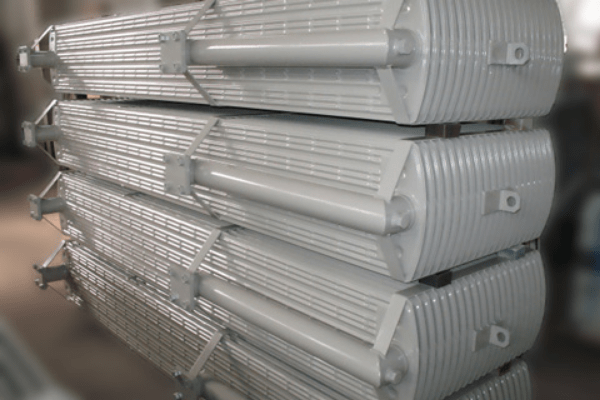

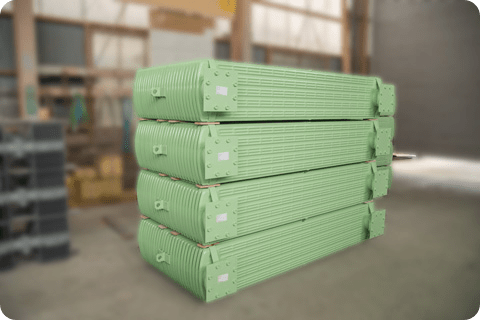

小型変圧器用ラジエーター

変圧器タンクに直接溶接して取り付けます。本体への固定は、ラジエーター側面の補強板を利用してください。パイプ長さ、補強板配置、塗装仕様は、各種対応できます。

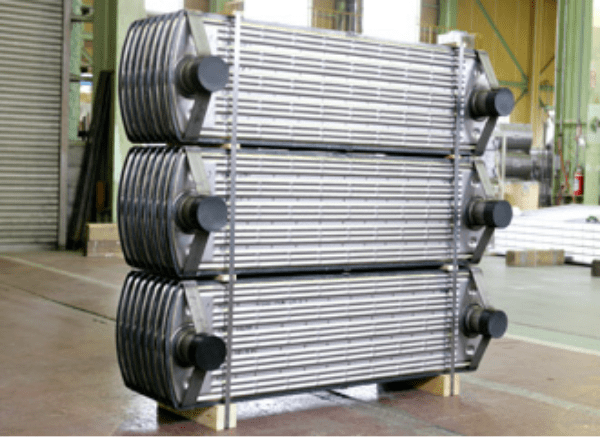

ガス絶縁変圧器用

口径を6Bに大型化することで、ガスの流れをスムーズにし、放熱効率を向上しました。 また、弊社独自のヘッダー構造による”漏れないラジエーター”の特徴を活かし油入変圧器よりさらに厳しいガス変圧器の漏れ基準をクリアー。

*数千本の実績がございます。

*最大製作実績:KZSEG4250-29

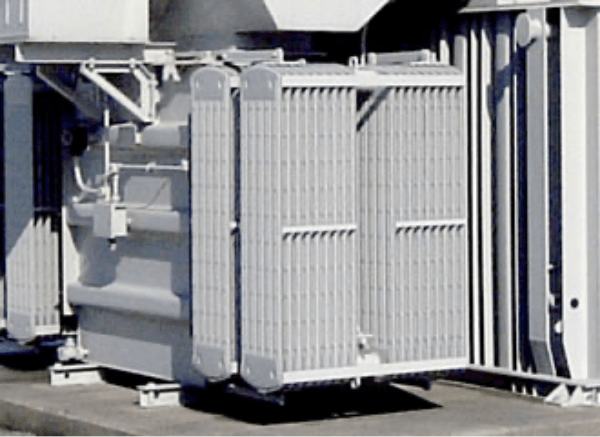

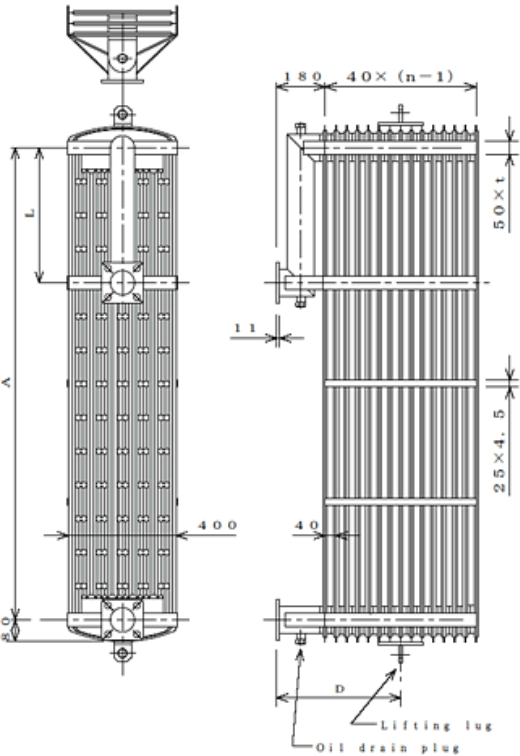

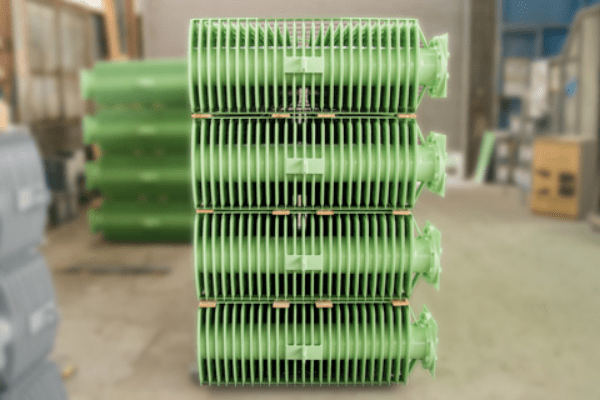

KZE型の上部ヘッダーを垂れ下げた（グースネック）製品

変圧器からラジエーターへの自然対流の駆動力が増し、放熱効率の向上が望めます。 また、ラジエーターを変圧器タンク側面に直接取り付けることにより、コストダウンが可能になります。

特殊対応製品

製品サイズその他制約がございます。変圧器タンク側面にパネルを垂直に配置できます。
